Volkswagen Golf: Suspender o veículo com o macaco (variante 1)

Volkswagen Golf / Rodas e pneus / Troca de roda / Suspender o veículo com o macaco (variante 1)

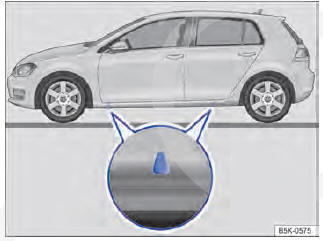

Fig. 245 Pontos de apoio do macaco.
Fig. 245 Pontos de apoio do macaco.

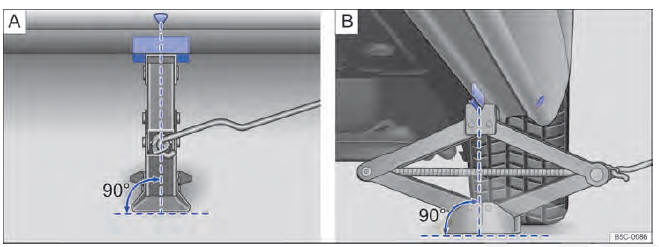

Fig. 246 Macaco posicionado no lado esquerdo traseiro do veículo.
Fig. 246 Macaco posicionado no lado esquerdo traseiro do veículo.

O macaco somente pode ser posicionado nos pontos de apoio indicados (marca na carroceria) → Fig. 245. Deve ser considerado o ponto de apoio localizado junto à roda correspondente

O veículo deve ser suspenso somente pelos pontos de apoio do macaco.

Lista de controle

Os seguintes pontos devem ser observados na sequência indicada para garantir a própria segurança e a segurança dos passageiros

1. Escolher um piso plano e firme para suspender o veículo.

2. Desligar o motor. Em caso de transmissão manual, engatar uma marcha ou, em caso de transmissão automática, colocar a alavanca seletora na posição P   e acionar o freio de estacionamento

3. Bloquear a roda diagonalmente oposta com calços dobráveis ou outros objetos apropriados.

4. Soltar os parafusos de roda da roda a ser trocada

5. Procurar sob o veículo o ponto de apoio do macaco → Fig. 245 mais próximo da roda a ser trocada.

6. Prender a manivela → Fig. 197 7 no alojamento no macaco → Fig. 197 5 .

7. Alavancar o macaco para cima até o ponto em que ainda seja possível colocá-lo embaixo do ponto de apoio do veículo.

8. Garantir que a base do macaco, com toda sua superfície, esteja sobre o chão e que a base se encontre perpendicularmente abaixo do ponto de colocação → Fig. 246.

9. Alinhar o macaco e, simultaneamente, levantar a garra do macaco até ela se encaixar na travessa debaixo do veículo → Fig. 246.

10. Continuar a erguendo o macaco até a roda se levantar do piso.

ATENÇÃO

Uma utilização incorreta do macaco pode resultar no deslizamento do veículo para fora do macaco, provocando ferimentos graves.

Para reduzir o risco de ferimentos, observar o seguinte:

  • Utilizar somente macacos liberados pela Volkswagen para o veículo. Outros macacos, mesmo de outros modelos da Volkswagen, podem deslizar.
  • O piso deve ser plano e firme. Um piso inclinado ou macio pode causar o deslizamento do veículo para fora do macaco. Se for o caso, utilizar uma base estável que tenha uma superfície larga para o macaco.
  • Em caso de um piso escorregadio, como por exemplo, piso de ladrilhos, utilizar uma base antiderrapante, por exemplo, um tapete de borracha, para evitar o deslizamento do macaco.
  • Posicionar o macaco somente nos pontos indicados. A garra do macaco deve se encaixar no perfil da longarina de forma segura → Fig. 246.
  • Nunca deixar uma parte do corpo, por exemplo, braço ou perna, sob um veículo que esteja suspenso apenas pelo macaco.
  • Se for necessário trabalhar sob o veículo, este deve ser apoiado adicionalmente de modo seguro com cavaletes adequados.
  • Nunca suspender o veículo se o motor estiver em funcionamento ou se o veículo estiver numa pista lateralmente inclinada ou íngreme.
  • Nunca dar partida no motor com o veículo suspenso. Com as vibrações do motor, o veículo pode cair do macaco.

ATENÇÃO

A lista de controle é muito importante para a própria segurança, e a sua inobservância pode causar acidentes e ferimentos graves.

  • Seguir sempre as ações da lista de controle e observar as precauções de segurança de validade geral.
